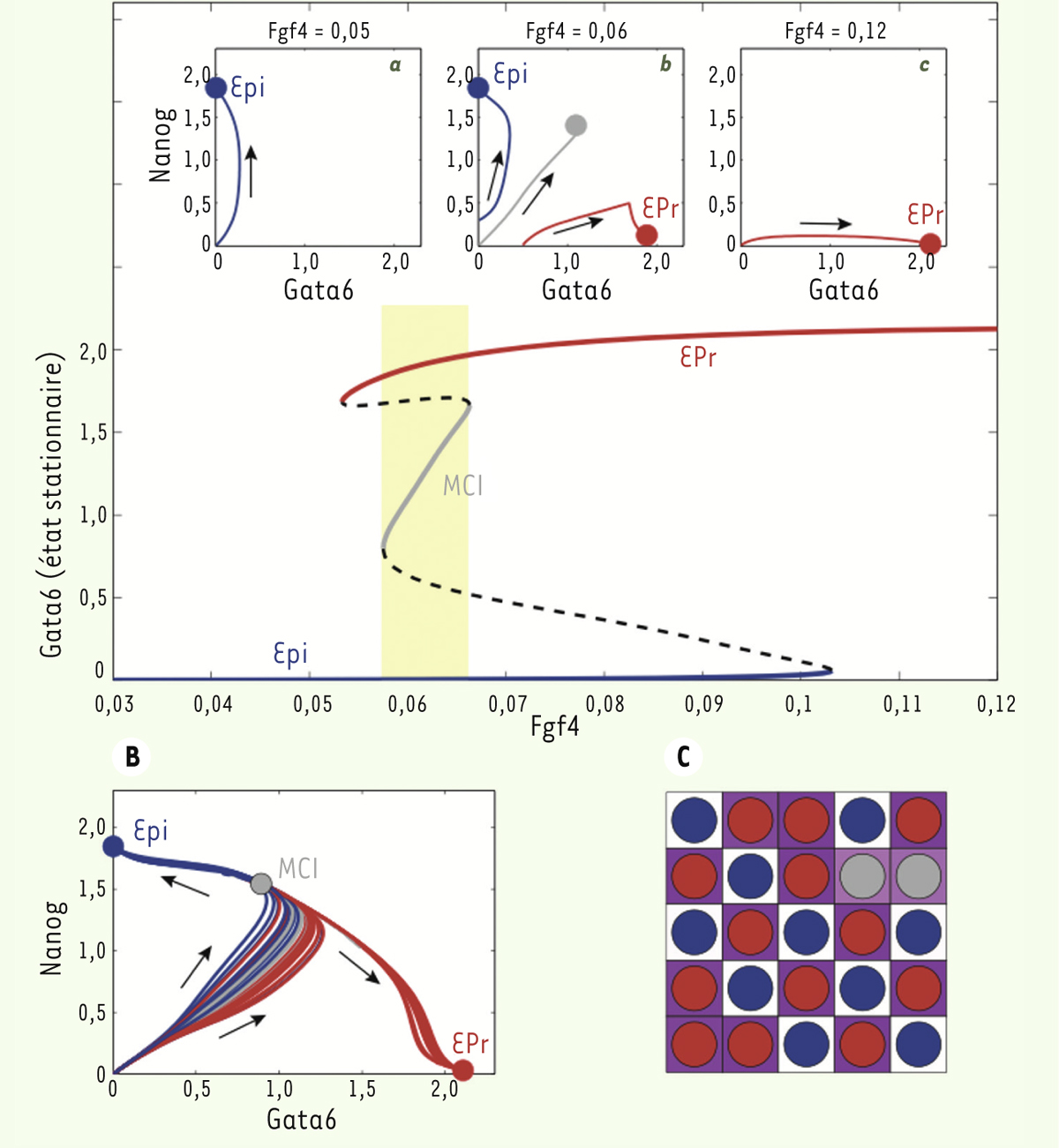

Résultats de la modélisation. Le panneau A décrit le comportement du réseau de régulation génétique associé à une cellule isolée, tandis que les panneaux B et C illustrent le comportement d’une population de 25 cellules. A. Les courbes de GATA6 en fonction de la concentration en FGF4 montrent les états stables possibles de la cellule. Selon les concentrations faibles ou élevées de FGF4, seul l’état Epi (concentration faible) ou l’état EPr (concentration élevée) est possible, comme illustré sur les panneaux a et c. Pour des concentrations intermédiaires, la cellule peut évoluer vers l’un des trois états stables en fonction des conditions initiales (panneau b). B. Les trajectoires de 25 cellules dont l’évolution est régie par le même réseau de régulation génétique, mais où la sécrétion de FGF4 par les cellules exprimant NANOG est prise en compte, sont montrées. Une sous-population de cellules évolue vers l’état Epi, une autre vers l’état EPr alors que quelques-unes restent dans l’état MCI. La situation finale est représentée en C où le fond coloré reflète la concentration en FGF4 extracellulaire. Les cellules d’EPr (GATA6 >> NANOG) apparaissent en rouge, celles d’Epi (NANOG >> GATA6) en bleu et celles de la MCI (GATA6 ≈ NANOG) en gris. Epi : épiblaste ; EPr : endoderme primitif ; MCI : masse cellulaire interne. Les concentrations sont exprimées en unité arbitraire.
