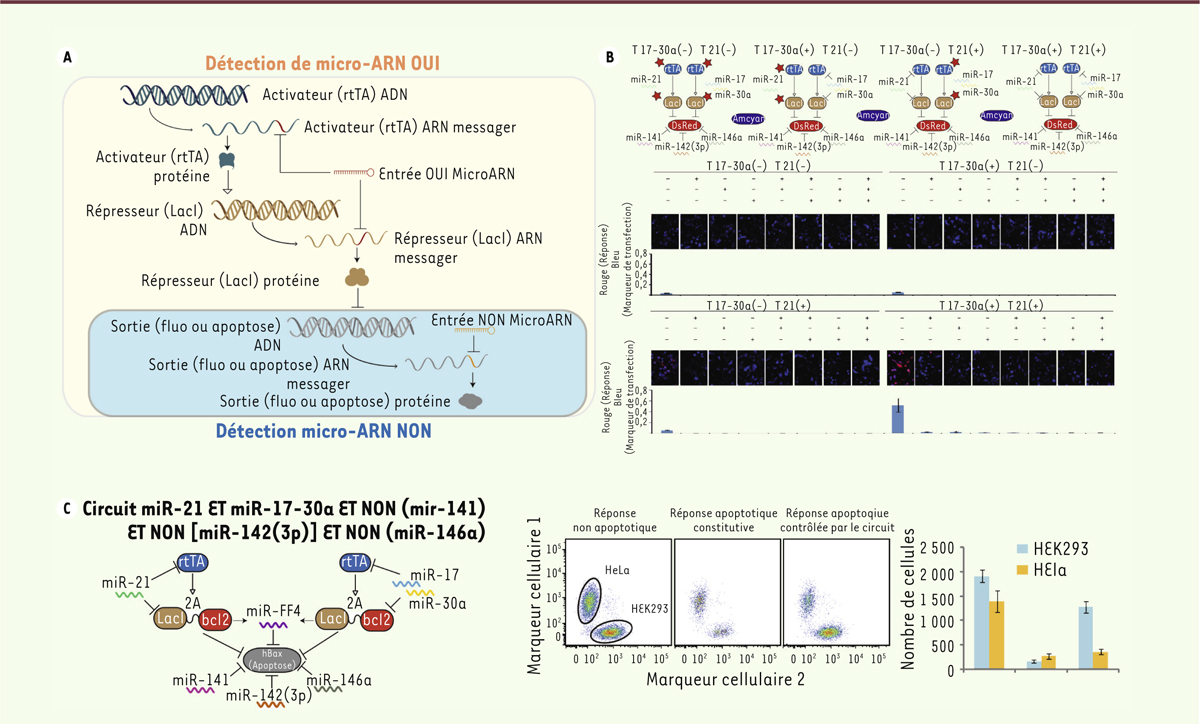

Première génération de profileur de microARN. Dans les schémas, les flèches en arête indiquent la transcription (ADN → ARNm), les flèches à pointes noires indiquent la traduction (ARNm → protéine), les flèches à pointes blanches indiquent une activation et les connecteurs à extrémité droite indiquent la répression. A. Schéma de fonctionnement d’un circuit détectant un microARN OUI et un microARN NON. B. En haut, les schémas montrent les circuits utilisés pour tester les différents profils de microARN, les étoiles indiquent que le module est rendu insensible au microARN. En bas, sont montrés les résultats de la table de vérité avec les niveaux correspondants des signaux réponses. Sur les photographies d’analyse en microscopie, la réponse apparaît en rouge et le marqueur de transfection indiquant la présence du circuit dans la cellule apparaît en bleu. C. Circuit avec une réponse apoptotique pour éliminer les cellules HeLa. La figure centrale montre un graphique de cytométrie de flux utilisé pour identifier et compter les cellules. La réponse non apoptotique est une molécule fluorescente, la réponse apoptotique constitutive est la protéine hBax exprimée sans contrôle, la réponse apoptotique contrôlée par le circuit est la protéine hBax régulée par le circuit montré dans le schéma de gauche. Certaines figures ont été en partie reproduites à partir de [5] avec l’autorisation de l’éditeur.
