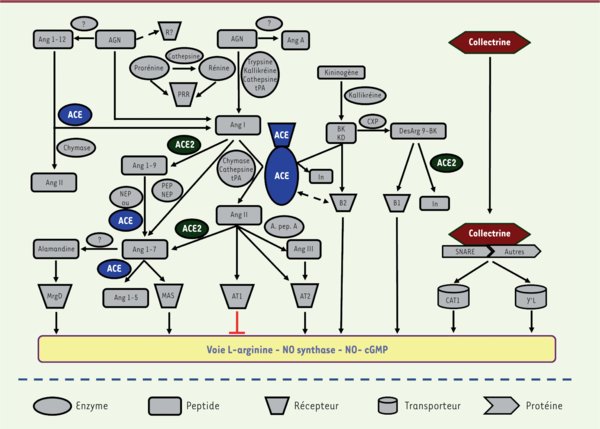

Le système rénine-angiotensine. Le système rénine angiotensine « traditionnel » ainsi que ses nouveaux membres sont présentés. De plus, les interconnexions avec le système kallikréine-bradykinine sont montrées. ACE : enzyme de conversion de l’angiotensine ; ACE2 : enzyme de conversion de l’angiotensine-2 ; AGN : angiotensinogène ; ANG : angiotensine ; AT1, AT2 : sous-types de récepteurs 1 et 2 à l’angiotensine II ; B1, B2 : sous-types de récepteurs 1 et 2 à la bradykinine ; BK : bradykinine ; cGMP : guanosine monophosphate cyclique ; DesArg9-BK : des-arginine-9-bradykinine ; CAT1 : transporteur d’aminoacides cationiques 1 (y⁺) ; CXP : carboxypeptidase ; KD : kallidine ; In : fragments inactifs ; A.pep.A : aminopeptidase A ; MAS : récepteur à l’angiotensine oncogène Mas ; MrgD : récepteur couplé à la protéine G reliée à MAS type D (Mas-related G protein-coupled receptor D) ; NEP : endopeptidase neutre ; Autres : autres protéines comme les snapines (protéines synaptosomales) ; NO : monoxyde d’azote ; PEP : prolyl endopeptidase ; PRR : récepteur de la (pro)rénine R : récepteur ; SNARE : récepteur soluble de la protéine associée au facteur sensible à la N-éthylmaléimide (soluble N-ethylmaleimide-sensitive factor attachment protein receptor) ; t-PA : activateur du plasminogène tissulaire ; y⁺L : transporteur d’aminoacides y⁺L.
