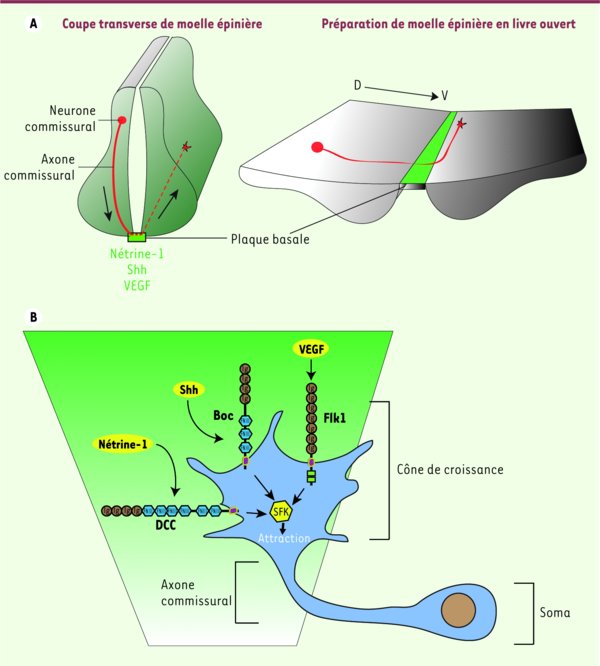

Guidage axonal par VEGF dans la moelle épinière. A. Représentations de la moelle épinière en développement. À gauche, une coupe transverse de la moelle épinière. Les corps cellulaires des neurones commissuraux (en rouge) sont localisés dans la partie dorsale (en haut) (D) de la moelle épinière. Ils envoient leur axone vers la plaque basale qui exprime le VEGF, la nétrine-1 et Shh. Ces molécules diffusibles forment des gradients (en vert). À droite, une préparation en « livre ouvert » de la moelle épinière permet de visualiser le croisement de la plaque basale par les axones commissuraux (en rouge). B. Illustration de la signalisation attractive au niveau du cône de croissance d’un neurone commissural. Les gradients de VEGF, Shh et nétrine-1 sont schématisés en vert. Le cône de croissance, qui exprime les récepteurs Flk1, Boc et DCC à sa surface, peut « lire » ce gradient et réoriente la trajectoire de l’axone commissural dans cette direction. Les trois récepteurs convergent pour activer les kinases de la famille Src (SFK), ce qui conduit au remaniement du cytosquelette et au processus attractif.
