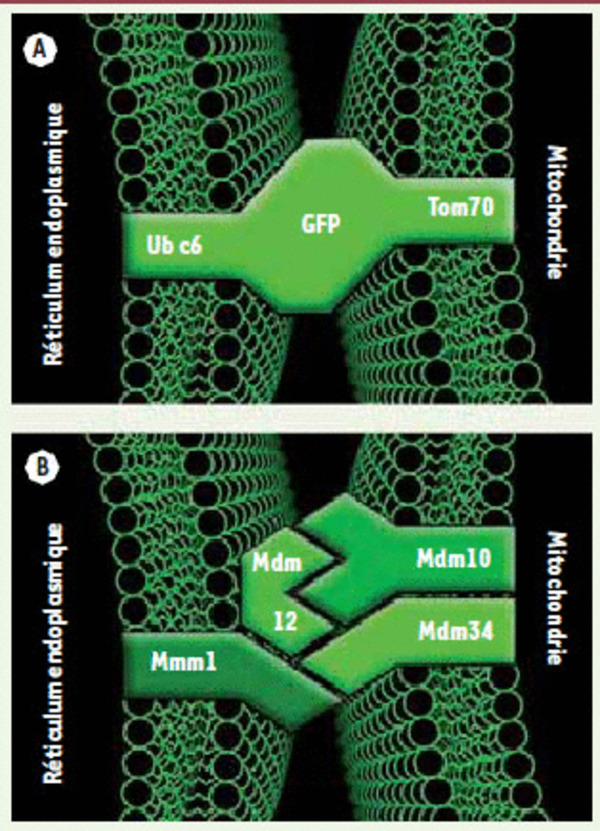

Stratégie d’identification et architecture du complex ERMES. A. Schéma de la protéine synthétique utilisée pour connecter artificiellement mitochondries et réticulum endoplasmique (RE). Un module central constitué d’une green fluorescent protein (GFP) est flanqué de la séquence transmembranaire mitochondriale amino-terminale de la protéine Tom70 et de la séquence carboxy-terminale d’ancrage dans le RE de la protéine Ubc6. B. Architecture du complexe ERMES. Mdm10 et Mdm34 sont deux protéines insérées dans la membrane externe de la mitochondrie. Mmm1 est une glycoprotéine insérée dans la membrane du RE. L’interaction de ces facteurs, aidée par la protéine soluble Mdm12, maintient les membranes de la mitochondrie et du RE apposées.
