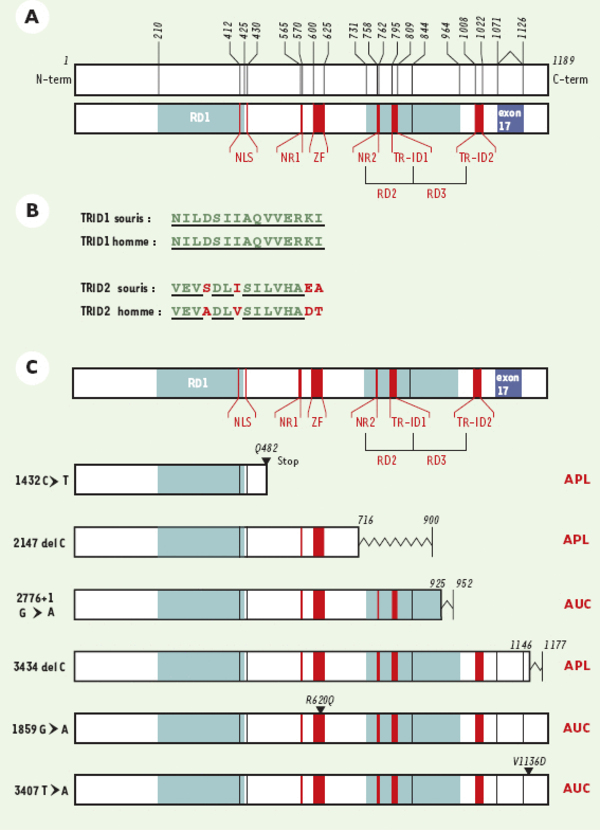

Figure 1.
Télécharger l'image originale
Caractéristiques structurales du gène hairless.
A. Carte physique du gène hairless humain. RD : domaine répresseur ; TR-ID : domaine d’interaction avec TR ; NLS : signal de localisation nucléaire ; NR : boîte récepteur nucléaire ; ZF : structure à doigt de zinc. Les chiffres indiquent les numéros des acides aminés aux bornes des différents domaines fonctionnels.(échelle : 1 cm = 50 acides aminés)
B. Comparaison des séquences peptidiques murine et humaine des domaines d’interaction avec TR. Les séquences identiques sont soulignées.
C. Représentation schématique de l’effet des mutations identifiées chez l’homme et du phénotype observé. Colonne de gauche : mutation ; colonne centrale : effet sur la protéine ; colonne de droite : phénotype associé. APL : atrichose papilaire ; AUC : alopécie universelle congénitale.
