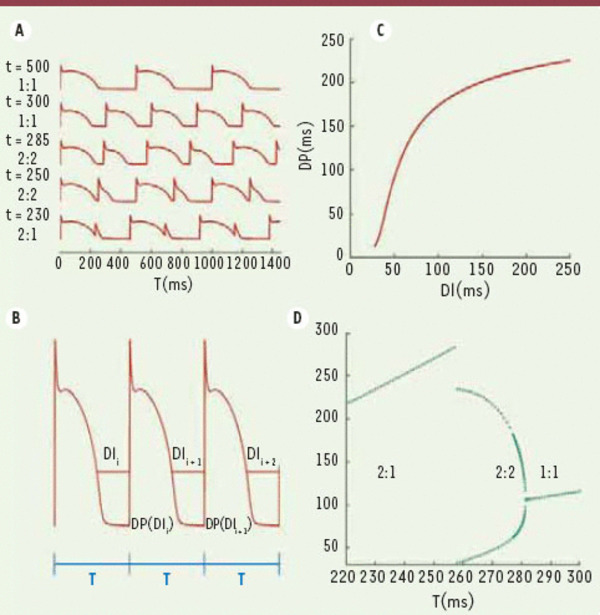

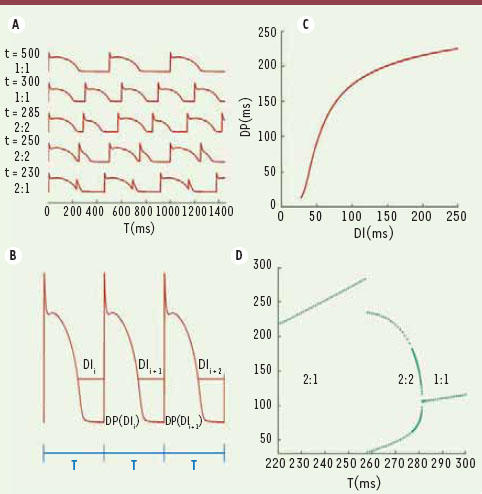

Réponse à l’entraînement d’un modèle de myocyte isolé. A. Évolution de la réponse à l’entraînement d’un modèle de myocyte ventriculaire cardiaque en fonction de la période de stimulation [30]. Chaque stimulus est une impulsion de courant de 1 ms appliquée avec une période fixe T, dont la valeur en ms apparaît à gauche de chaque graphique. La périodicité de la réponse est indiquée par le couple a : b, a = nombre de stimulus, b = nombre de réponses actives. B. Si la durée du potentiel d’action (DP) dépend uniquement de l’intervalle diastolique précédent (DI), la réponse à l’entraînement est décrite par le système itéré DI_i+1 = T-DP(DI_i). C. Fonction DP(DI) du modèle ionique. D. Réponse à l’entraînement prédite par le modèle itéré. Pour chaque T, le graphique montre les valeurs de DI de la réponse stable.
